Symbol: UP280

CC Led driver 2,7A UP280 do XM-L i podobnych

CC Led driver 2,7A UP280 do XM-L i podobnych
Opis:
Mikroprocesorowy uniwersalny, miniaturowy, stabilizator impulsowy prądu 2,7A do zasilania diod LED np. XM-L, P7 SSC

Opis
   Driver do diod o prądzie przewodzenia około 2,7A.
   Driver umożliwia poprawne zasilanie takiej diody przy napięciu zasilania 5-15V.
Na wyjściu otrzymujemy prąd stały stabilizowany (true constant
current). Zastosowanie układu scalonego z synchronicznym prostownikiem pozwala na uzyskanie wysokiej sprawności. Wysoka częstotliwość pracy powoduje, że dławik oraz kondensatory są niewielkie, mimo dużego prądu wyjściowego. Zastosowane kondensatory ceramiczne MLCC zapewniają długowieczną pracę.
   Dodatkowym atutem jest sterowanie mikroprocesorowe, które pozwala na uzyskanie różnych poziomów jasności oraz efektów błyskowych. Jasność sterowana jest za pomocą modulacji
PWM. Przełączanie trybów pracy odbywa się za pomocą włącznika zasilania - odcięcie zasilania na ułamek sekundy zmienia tryb na następny.

 Driver umożliwia zasilanie 1-3 LEDów XM-L lub podobnych.
Można też użyć go do sterowania np. 3 diod XP-G (XP-E) połączonych równolegle, pod warunkiem dobrania diod o zbliżonym napięciu przewodzenia.
   Dostępna także wersja bez mikroprocesora bez możliwości regulacji prądu wyjściowego.


   Parametry przetwornicy
  • zalecane napięcie zasilania 5-15V;
  • prąd wyjściowy maksymalny 2,7A +/- 0,15A;
  • przełączanie jasności za pomocą włącznika zasilania;
  • stabilizacja prądu wyjściowego także przy zwarciu wyjścia;
  • wysoka sprawność rzeczywista;
  • maksymalny współczynnik wypełnienia klucza 85%, co powoduje, że minimalne zasilania to ok. 5Vdla pojedynczej diody, natomiast dla 3 diod XM-L minimalne napięcie na wejściu to ok. 12V
  • maksymalne napięcie wyjściowe 15V (zwykle max. 3 diody
    szeregowo na wyjściu)
  • wysoka częstotliwość pracy - typowo 900kHz;
  • UWAGA !: brak zabezpieczenia przed odwrotnym podłączeniem zasilania;
  • zabezpieczenie przed zwarciem, przeciążeniem i przegrzaniem;
  • rodzaj pracy - przetwornica obniżająca - step-down;
  • wartość spadku napięcia dla pomiaru prądu - jedynie 0,1V
  • wymiary: 21,3x22x6mm;
  • możliwość zasilania do 3 diod szeregowo o napięciu do 4V;
  • produkt nowy, nieużywany;
  • płytka drukowana z soldermaską, montaż SMD;
  • mimo dobrej sprawności płytka wymaga dodatkowego chłodzenia, które pozwoli na rozproszenie ok. 3W mocy.
     Podłączenie

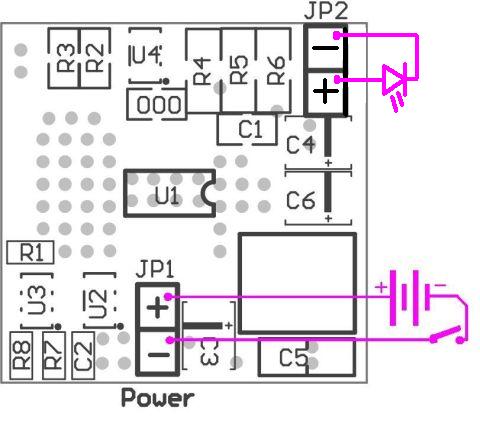

    Zasilanie podłączamy do pól lutowniczych oznaczonych JP1 (Power) na rysunku poniżej zgodnie z oznaczoną polaryzacją. Diody wyjściowe podłączamy do JP2 (OUT).


Rozmieszczenie elementów na płytce i podłączenie

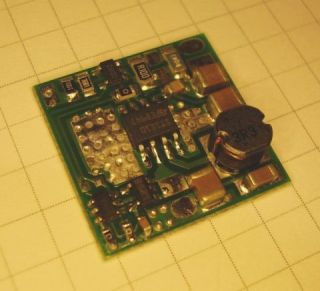

Widok od góry

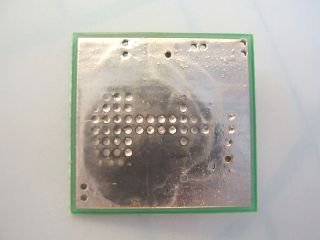

Widok od spodu
Charakterystyka prądu wyjściowego w funkcji napięcia zasilania dla P7



Uwaga!
  • Bieguny ujemny wejściowy oraz ujemny wyjściowy nie są ze sobą bezpośrednio podłączone i nie można ich łączyć jako wspólna masa.
  • Spodnia warstwa podłączona do masy zasilania. Wymagane jest przymocowanie do
    radiatora (lub obudowy metalowej), tak aby była możliwość rozproszenia 3W mocy, bez nadmiernego przegrzewania modułu.
  • Należy zastosować odpowiedni włącznik zasilania, który umożliwia pracę przy prądzie ciągłym 3A.
   Program 01
    Sposób pracy zależny jest od programu zawartego w mikrokontrolerze. Jest też możliwość pracy bez mikrokontrolera w trybie pełnej mocy.
    W tej chwili dostępny jest program oznaczony jako 01:
 Zmiany konfiguracji dokonuje się montując, bądź nie, zworki (rezystory R7 i R8). Domyślnie są zamontowane 2 zworki konfiguracja 00 - lampka rowerowa. Przelutowanie zworek bez odpowiedniego sprzętu i wiedzy w zakresie ESD może spowodować uszkodzenie procesora ładunkami elektrostatycznymi.
KonfiguracjaR7R8Dostępne tryby pracy
000R0R30% / 100% / Strobo

01-0R
100% / 30% / 10% / SOS

100R-100% / 65% / 30% / 10%
11--35% / 100% / 10%
 Prąd płynący w poszczególnych trybach może nieznacznie się różnić w zależności od egzemplarza oraz napięcia zasilania i wyjściowego.
